網址：m.dxrd.com.cn
地址：滑縣八里營鄉康莊村
玻璃纖維拉擠模具的鋼材選擇：性能優化與行業趨勢
發布：kbsfhcl瀏覽：193次

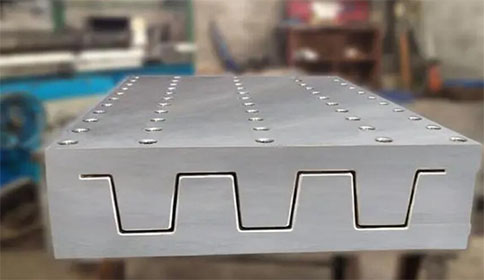

玻璃纖維拉擠工藝是一種高效生產連續型復合材料型材的技術，其核心裝備——?拉擠模具?的性能直接決定了產品質量和生產效率。作為承載高溫樹脂固化反應并持續承受高機械應力的關鍵部件，模具鋼材的選擇直接影響模具壽命、表面光潔度及維護成本。近年來，隨著復合材料行業對高精度、低成本生產的追求，?拉擠模具?的鋼材選型逐漸成為行業技術革新的焦點。
?拉擠模具的工況需求與鋼材性能匹配?
玻璃纖維拉擠模具需在180-200℃高溫環境下長期工作，同時承受樹脂固化產生的化學腐蝕、玻璃纖維的摩擦磨損以及反復的熱脹冷縮應力。傳統模具鋼（如H13熱作模具鋼）憑借良好的熱強度和韌性被廣泛應用，但其耐磨性和抗粘附性不足，易導致模具內壁積膠或劃痕。近年來，新型改良鋼材如?DIEVAR?（瑞典一勝百專利鋼）和?QRO90?通過優化鉻、鉬、釩等合金元素比例，顯著提升了抗熱疲勞性和耐腐蝕能力，尤其適合高頻率、大批量生產的?拉擠模具?。
?特種鋼材的創新應用?
針對超長尺寸或復雜截面的拉擠模具，粉末冶金鋼（如ASP-23）憑借均勻的微觀組織和超高硬度（HRC 60-62）嶄露頭角。其碳化物分布均勻的特性可減少模具表面龜裂風險，延長使用壽命30%以上。此外，部分企業開始嘗試雙金屬復合結構：模具內腔采用高耐磨的硬質合金（如鎢鈷類），外層基體使用高韌性結構鋼，通過激光熔覆技術實現性能互補。此類創新在風電葉片拉擠模具中已取得突破，單套模具產能提升至5000噸以上。
?熱處理與表面處理技術協同優化?
鋼材的潛力需通過熱處理工藝充分釋放。真空淬火+多次回火可使模具鋼獲得更穩定的馬氏體組織，而深冷處理（-196℃液氮環境）能進一步消除殘余奧氏體，提升尺寸穩定性。在表面處理領域，物理氣相沉積（PVD）鍍鈦技術可將模具表面硬度提升至HV2500以上，摩擦系數降低至0.15，有效解決樹脂粘模問題。某頭部企業數據顯示，經復合處理的?拉擠模具?維護周期從200小時延長至800小時，綜合成本下降40%。
在玻璃纖維拉擠技術向高速化、大型化發展的背景下，模具鋼材的選擇已從單一性能追求轉向多維度協同創新。通過匹配特種合金、復合結構設計與先進處理工藝，現代?拉擠模具?正在突破傳統壽命瓶頸。未來，隨著材料數據庫與數字孿生技術的融合，鋼材選型將實現更精準的工況模擬，而環保型氮化替代工藝的普及或將成為下一階段技術迭代的重點方向。對于生產企業而言，建立從選材到維護的全生命周期管理模型，是最大化模具價值的關鍵路徑。
